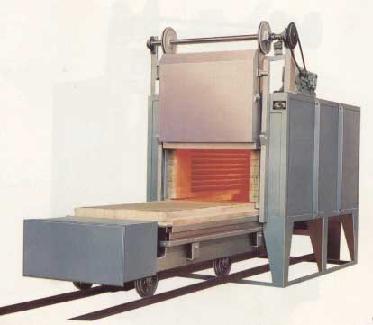

臺車退火爐

系列臺車式電阻爐系周期式作業爐，適用于大中型金屬材料或制品進行正火、淬火、退火、回火等熱處理。
2.結構簡介
    本系列臺車爐由爐體和電控兩部份組成。
    爐體部份主要包括爐殼、爐襯、爐門、加熱器及臺車。
    爐殼由鋼板與型鋼焊接而成；爐襯采用節能型超輕質耐火磚、硅酸鋁纖維與優質保溫材料組成復合爐襯；加熱器用高合金電阻絲繞制成螺旋狀放置于爐襯和臺車擱磚上；臺車可以來回移動，便于裝卸料，其與爐殼間采用新穎自動密封，改善了密封性能；爐門的升降與臺車的進出均采用電動減速機構帶動，爐底板為耐熱鑄鋼件，并可選配臺車傾斜卸料機構。
    電控部份主要包括溫控、操作兩部份。溫控采用國產數顯表與交流接觸器實行普通位式控制，另配記錄儀記錄完整工藝曲線，并可超溫控制；操作采用按鈕加燈光顯示，實現對臺車進出、加熱器通斷及爐門升降等動作的控制，并設有連鎖裝置，當爐門升高或關閉至一定位置時臺車才可進行動作，安全可靠。(本爐型電控可選配PID調節控制柜)

4.結構示意圖
