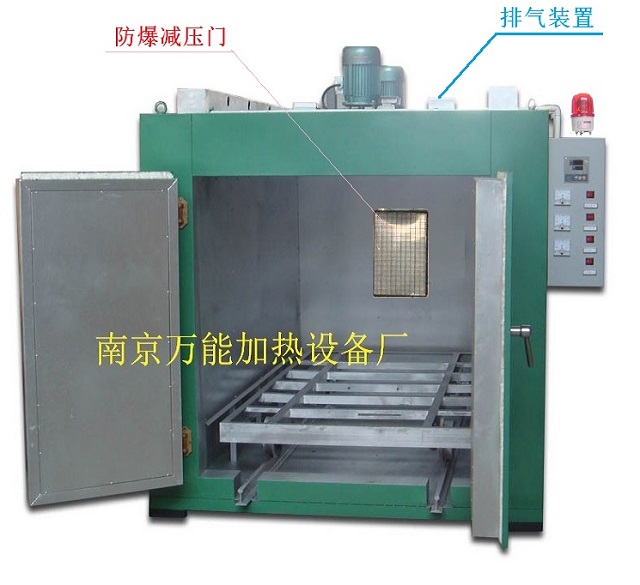

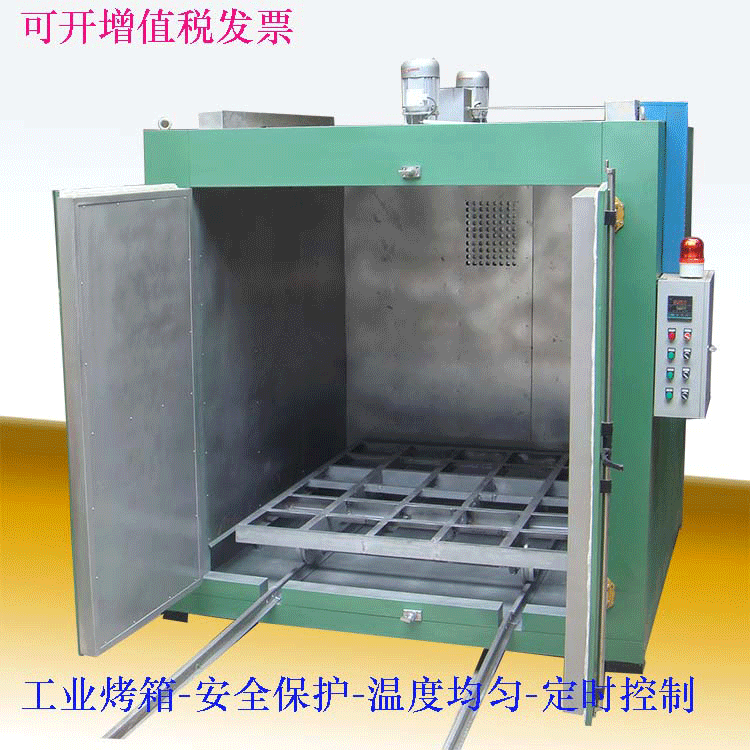

一，電機烘箱說明

電機定子清洗后烘干作業。為提高電機、電器、變壓器、線圈干燥性和工作效率而設計，系統進行了優化設計、智能處理加熱過程，降低能耗，提高傳熱效率，均勻加熱，縮短干燥時間。設備與傳輸線無縫對接，定子與托盤直接進入烘干箱進行烘干。

二，設備組成及功能

本設備主要由箱體、加熱系統、鼓風系統和控制系統等組成。

三，箱體

箱體采用槽鋼、角鋼組焊而成，分為外殼骨架和內膽骨架，所有型材均經過除銹防銹處理。外殼與內膽之間充填保溫材料硅酸鋁棉、巖棉。內膽采用冷軋鋼板經防銹處理后，噴涂有機硅耐溫漆。箱門采用自動升降門，輕巧靈活，氣密性好，定子進出烘干箱順暢。烘箱底部考慮整體承重

四，加熱系統

加熱器采用內部裝入式，模塊化設計，體積小，發熱效率高，設在箱體兩側，采用星形接法220v 50Hz 電熱管。

五，控制系統

加熱采用PID自動恒溫控制，具有溫度數顯、定時運行、定時排氣、超溫報 警及斷電保護功能。液晶顯示屏顯示。

六，鼓風系統

設備采用鼓風循環，風機吹動空氣經加熱器加熱后，從左右風道下部吹入工作室，經熱交換后再吸入風機，從而形成了周而復始的熱風循環。由于采用風量大，壓力高的循環風機進行熱風循環，從而保證工作室內良好的溫度均勻性。并設有進風量手動閥門和排風裝置。

七，技術參數：

型 號	名 稱	額定功率 （kW）	工作 溫度℃	工作區尺寸 (深X寬X高mm)	電機使用范圍 （KW）
NJS101-3	電機烘箱	4	200	800×600×600	0．1-11
NJS101-4	電機烘箱	6	200	1000×800×800	0.55-22
NJS101-5	電機烘箱	10	200	1200×900×900	0.55-30
NJS101-6	電機烘箱	12	200	1200×1000×1000	0.55-45
NJS101-7	電機烘箱	16	200	1300×1000×1100	0.55-55
NJS101-8	電機烘箱	18	200	1500×1200×1200	0.55-75
NJS101-9	電機烘箱	26	200	1800×1500×1500	0.55-200
NJS101-10	電機烘箱	45	200	2000×1800×1800	0.55-250
NJS101-11	電機烘箱	60	200	2500×2000×2000	0.55-315
